简单机械DIY起重机模型制作教程

本项目展示了协同工作的简单机械装置如何提升小型重物。主体结构采用粘土与木棍（配合胶水）制作。

涉及的简单机械类型包括滑轮、轮轴组合以及斜面结构。

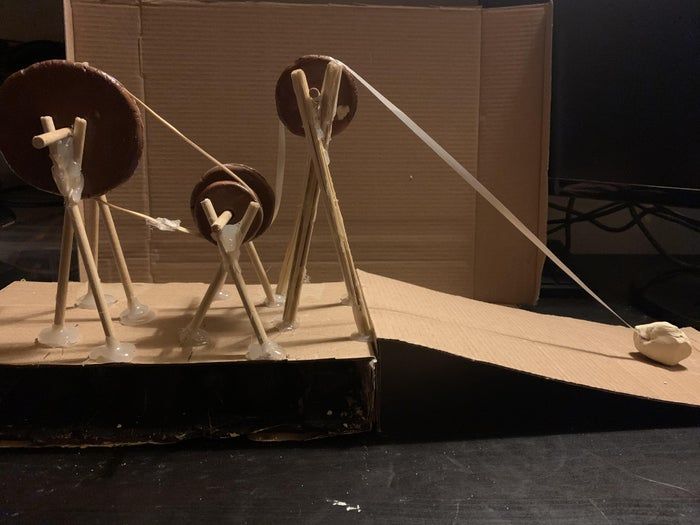

该原型可直观呈现起重机工作原理：电动机组（齿轮传动）与机械组件（滑轮系统）的配合运作。齿轮通过传动带输送动力，其中某个齿轮与滑轮轮盘连接，最终通过滑轮间绷紧的绳索（本项目中采用丝带）传递动力来提升重物。

步骤1-4为选做内容，主要构建机械装置的支撑平台及连接斜坡。整体而言，支撑平台不影响项目核心理念——各类简单机械在统一系统中的协同运作。

制作反思

成品存在若干待改进之处：

丝带易从滑轮槽滑脱，可通过加大滑轮直径与加深凹槽改善。建议改用细绳替代丝带以保持方向稳定性。橡胶带连接处胶水过量导致无法完全嵌入齿轮槽的问题，可通过优化粘接工艺解决。

部分轴体未达预期水平，主要由于支撑结构搭建欠精确。若有人协助，支撑结构可实现更精准的装配。

经持续优化，此粘土与木构原型有望发展为更持久耐用的简单机械系统。

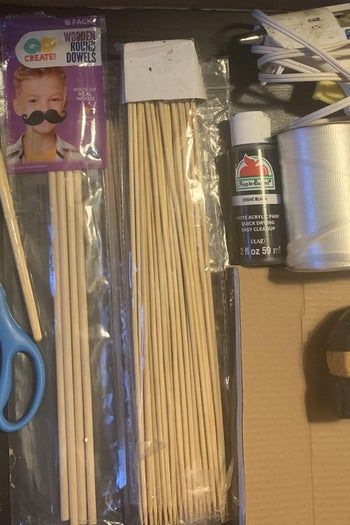

• 空气干燥粘土
• 木棍
• 热熔胶枪
• 胶棒
• 纸箱
• 剪刀
• 丝带
• 橡皮筋
• 回形针
• 直尺
• 蜡纸
• 丙烯颜料
• 画笔
• 水杯（粘土调湿备用）

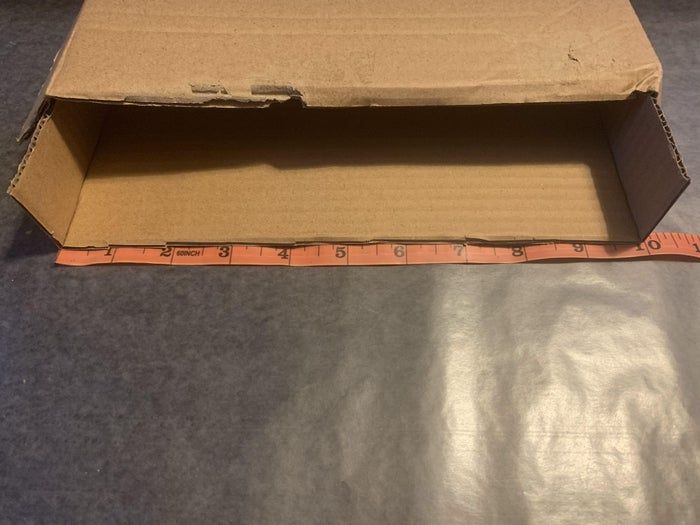

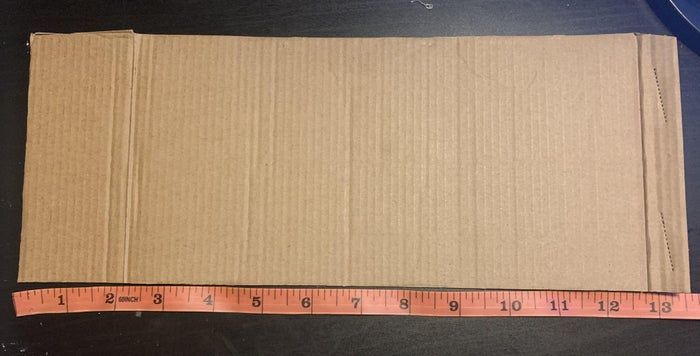

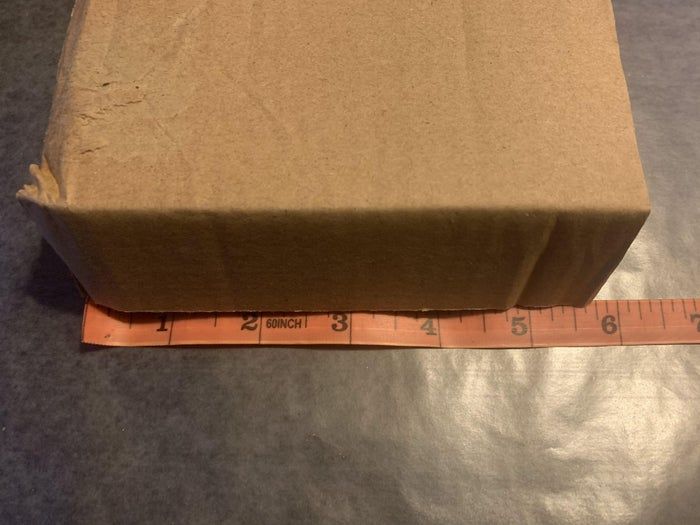

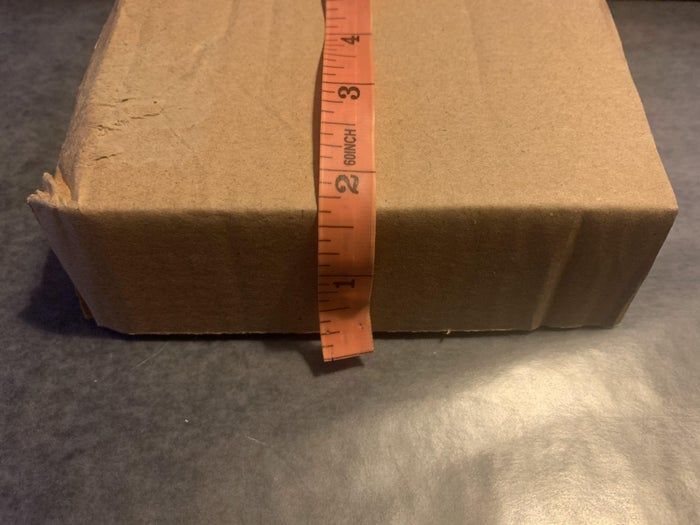

裁切两条35×15厘米纸板条。沿15厘米边两端各预留5厘米折边。上下层折边反向折叠形成箱体结构（首图展示纵向视图）。注：本方法便于观察内部支撑结构。

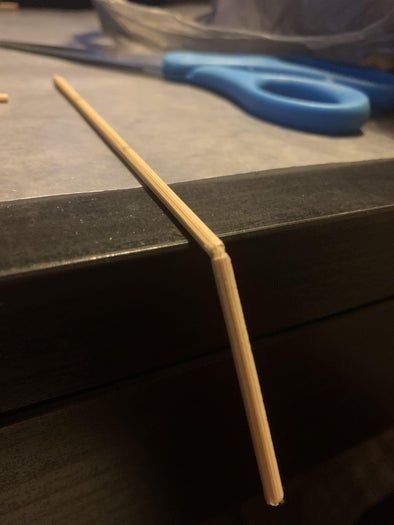

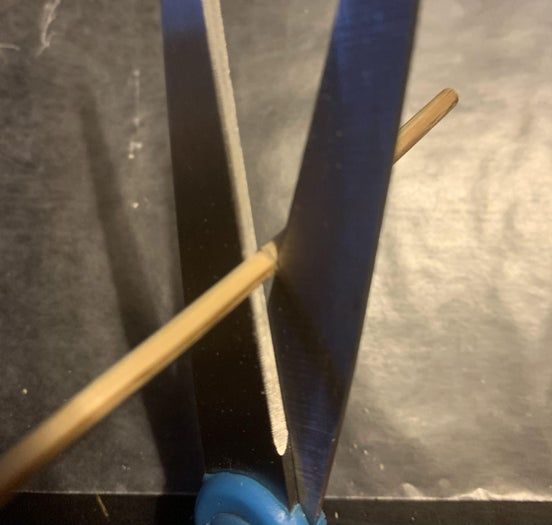

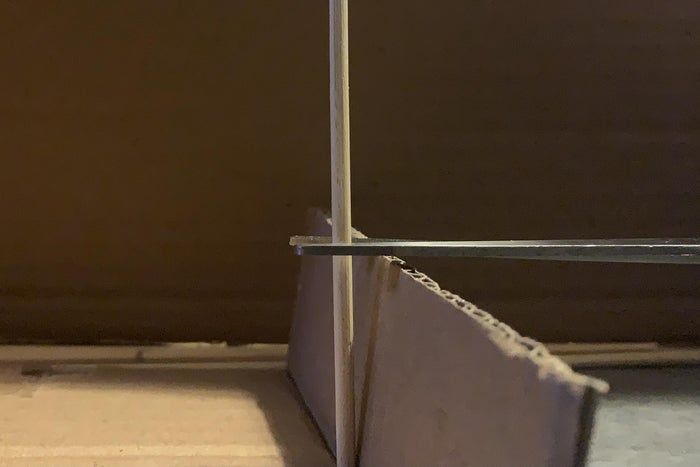

将木棍贴合纸板折边标记切割点（首图）。环绕切口进行深度切割（次图）。利用桌面辅助完成精准折断（第三图）。重复制作24根支撑短棍。

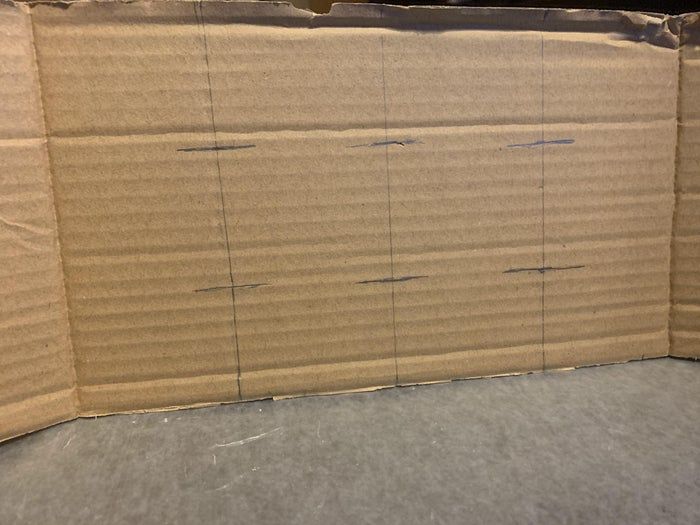

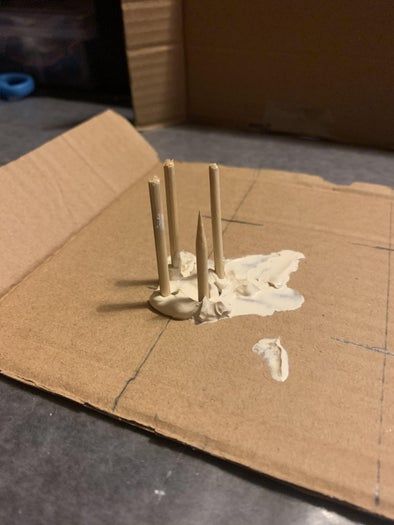

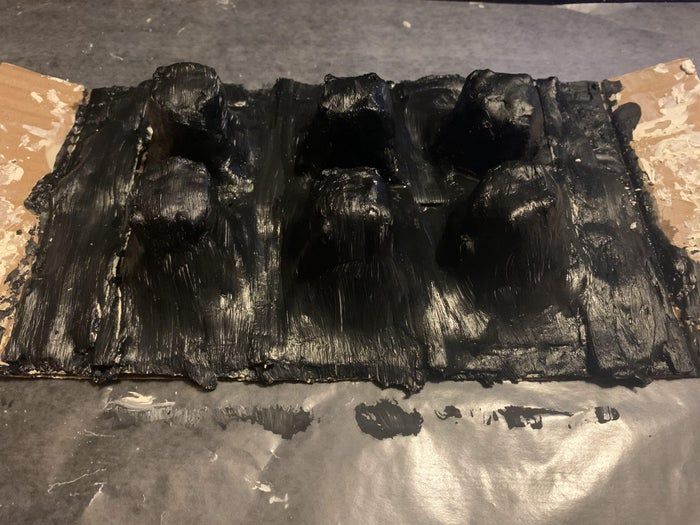

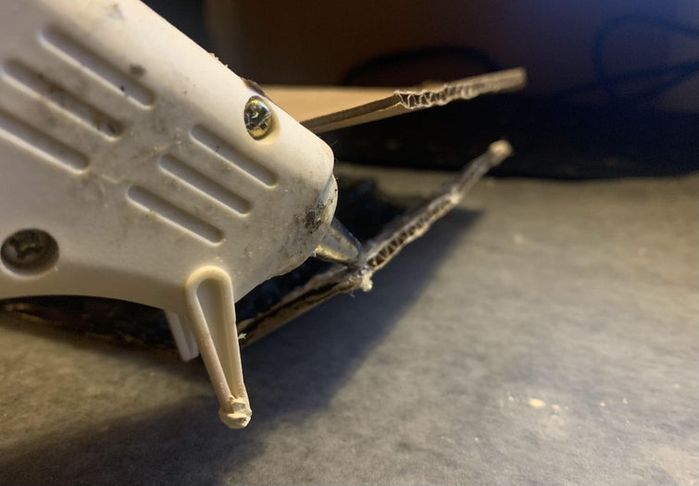

在纸板条标注网格线：纵向间距6厘米，横向间距5厘米。每格四角插入支撑短棍（第三图）。采用热熔胶交叉加固法（第五至八图），叠加三层粘土-胶水复合结构（第九、十图）。最后用丙烯颜料进行表面处理（首图）。

将备用纸板条覆盖于支撑结构。下层折边内翻，上层折边外翻。热熔胶粘接折边接合处。

裁切33×15厘米纸板条，一端预留5厘米折边向下弯折形成斜坡。通过热熔胶将斜坡与基座连接。

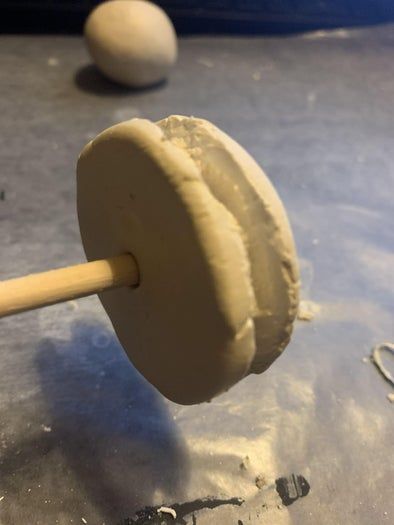

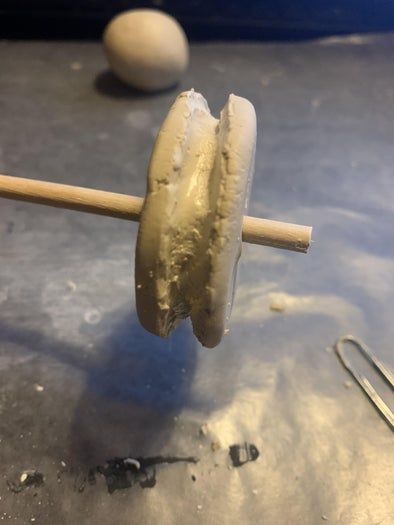

制作四种规格轮盘：直径5厘米（2个）、直径4厘米（1个）、直径8厘米（1个），厚度约1.3厘米。将粘土压制成饼状（第四、五图），使用木棍穿轴开孔（第七图），回形针辅助开槽（第八图）。

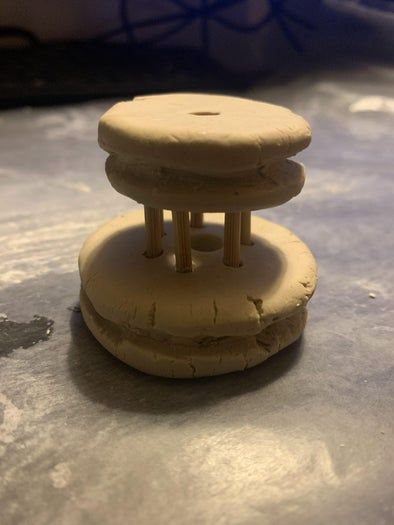

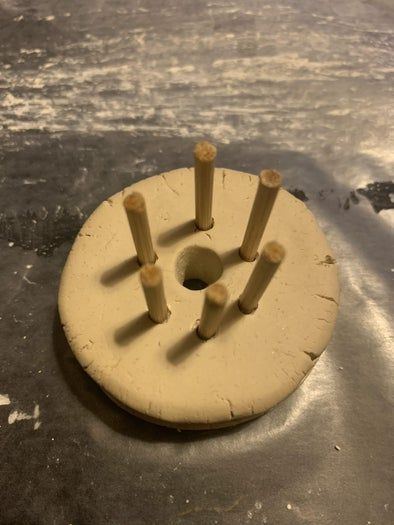

将直径5厘米轮盘侧置，在边缘呈六边形排列插入6根1.3-2.5厘米木棍（次图）。将直径4厘米轮盘对准木棍进行压合固定（首图）。

使用丙烯颜料对轮盘进行个性化涂装。

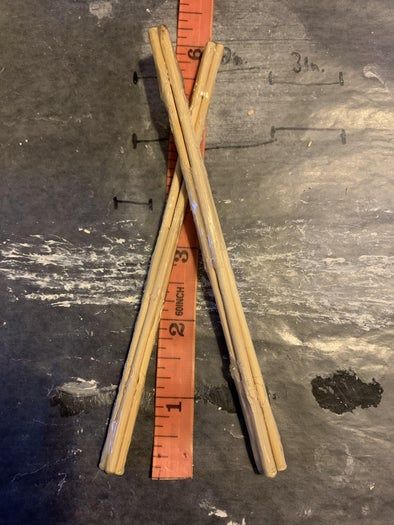

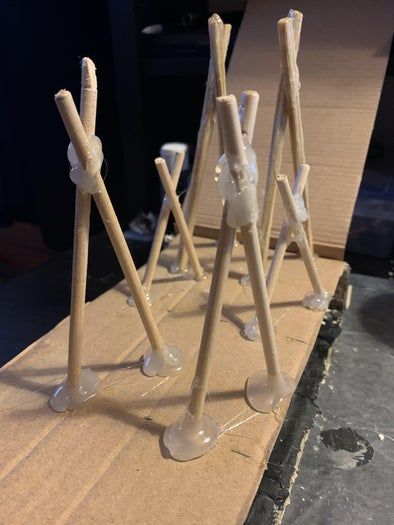

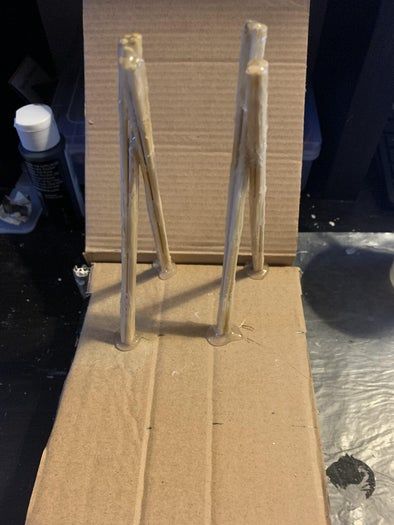

标注三排支架安装位：首排轴高14厘米（支架长度16厘米±0.6厘米），二排轴高7.5厘米（支架长度9.5厘米±0.6厘米），三排轴高11.5厘米（支架长度13.5厘米±0.6厘米）。采用热熔胶逐层粘接支撑结构。

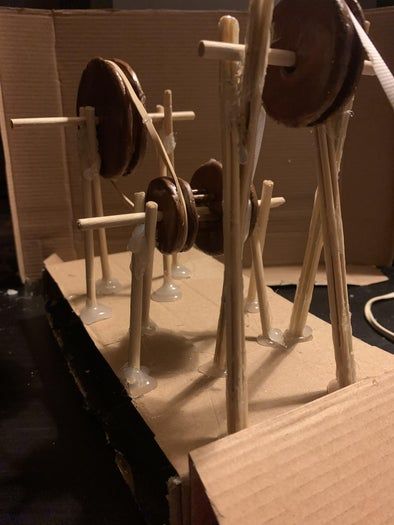

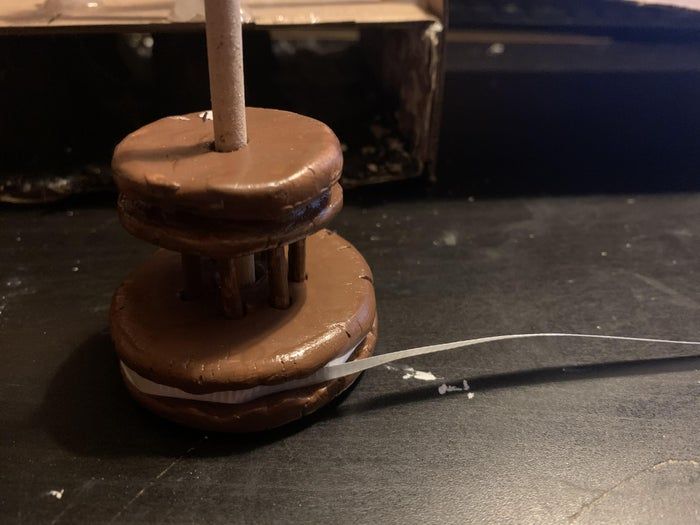

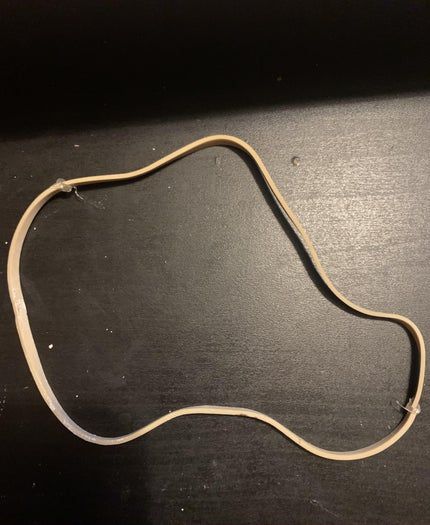

裁切三根轴体。将长丝带端部热熔胶固定于5厘米轮盘凹槽（首图）。截取橡皮筋进行环形连接（次图）。按首排5厘米轮盘、二排组合轮盘、三排8厘米轮盘的顺序安装系统。

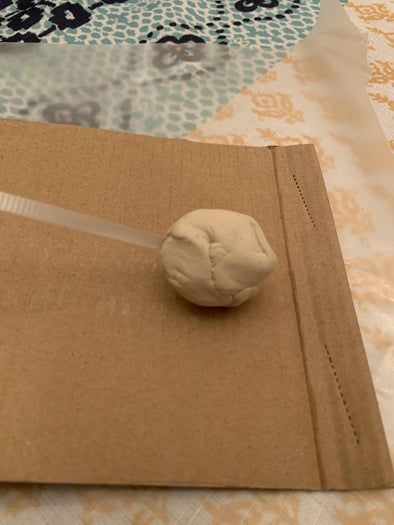

将粘土配重球固定于丝带末端。

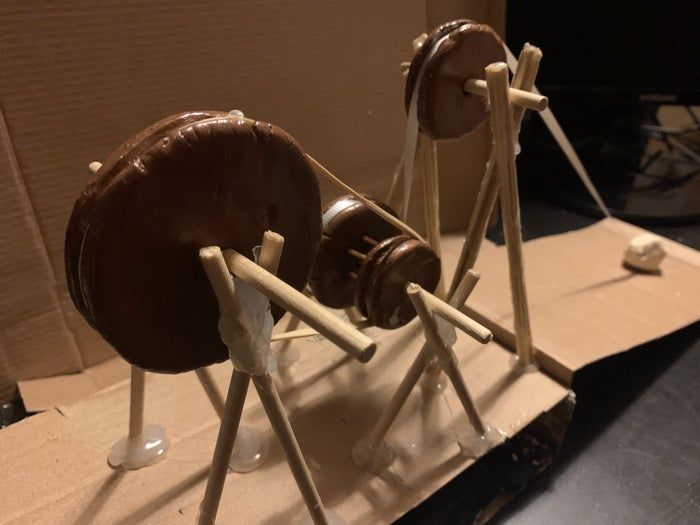

至此，原型粘土滑轮/齿轮系统制作完成。本项目着重探索粘土材质在滑轮构造中的应用与优化方案。
