酒类配送箱改造为多功能储物盒教程

我们收到的酒类配送通常用结实的硬纸板箱装着，里面有一套隔板。这些箱子看起来非常适合用来当作厨房储物盒，每个隔间可以放铝箔卷、硅油纸和其他原本只能堆在架子上的东西。把箱子侧过来可以方便取物，不过隔板需要一点加固才能支撑住较重的东西。当然，你也可以把它用在手工室、工作间或者任何其他地方。

我用到了

• 一个酒类配送箱
• PLA 3D打印耗材
• 强力胶（可惜最后并没有完全像我希望的那样完美拼接）

工具

• 一台3D打印机（Creality Ender 3 Pro）
  • 搭配运行Octoprint的Raspberry Pi
• 一把测量工具
  • （我用的是数显卡尺，因为我有这个，其实用普通尺子也完全可以！）

软件

• FreeCAD
• Ultimaker Cura
• Octoprint

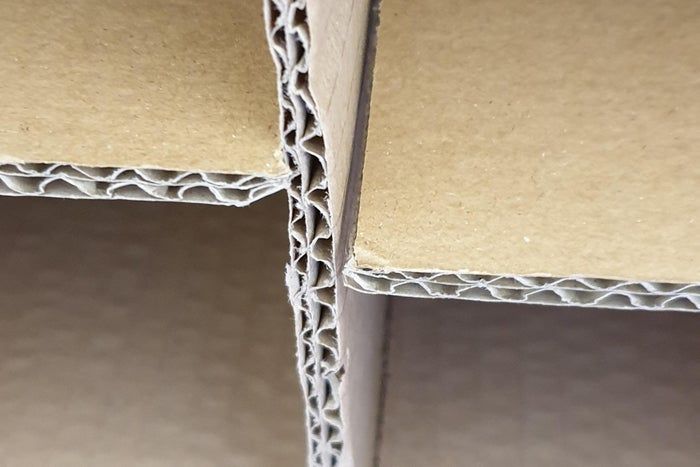

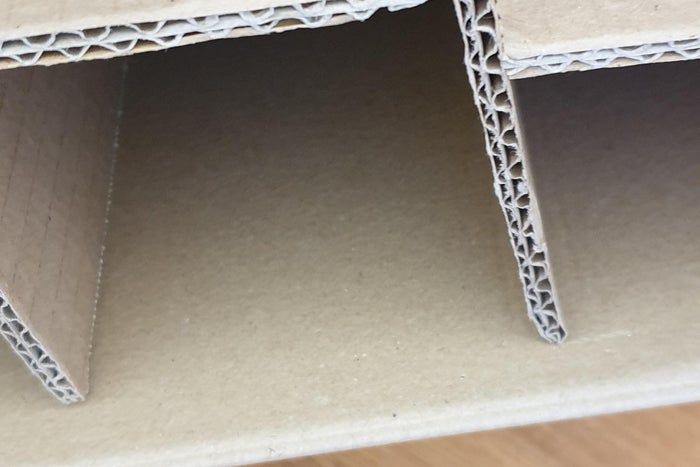

虽然箱子和隔板是用很结实的瓦楞纸板做的，但这个箱子本来是设计来装酒瓶的；当它侧放时，隔板没有任何支撑。

我决定设计并制作一些零件来稳定连接点，并加上一些支架以保持它们的位置。

首先，我测量了隔板的厚度以及孔的尺寸。我通过测量箱子内部尺寸进行确认：四个孔加三个隔板等于长边，三个孔加两个隔板等于短边。有了这些数据后，我可以开始设计稳定器零件：

基本的稳定器需要固定四个在连接点处相交的纸板：

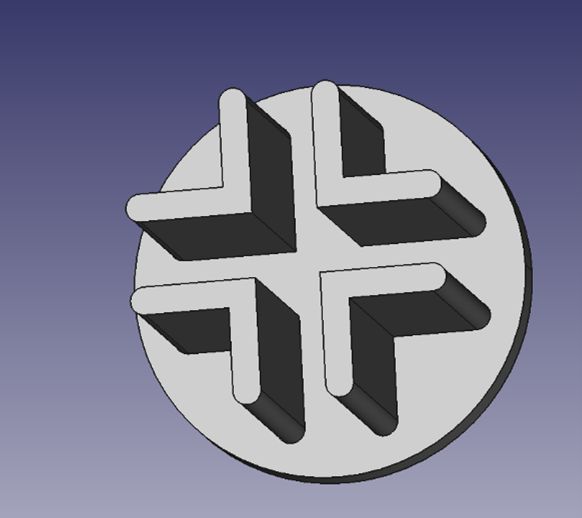

• 我在FreeCAD中画了一个直径为35毫米的圆，并“填充”它以生成一个3毫米厚的圆盘。

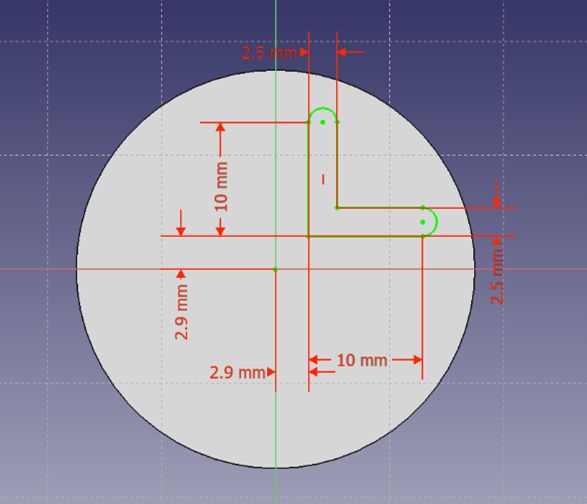

• 我在这个圆盘上添加了一个L形草图，它的腿长10毫米，末端呈半圆形。这个L形被放置在隔板厚度的一半（减去0.1毫米以确保紧密贴合）距离中心的位置，分别在X和Y方向。
• 隔板厚度为6毫米，因此这个距离是（6/2 - 0.1 =）2.9毫米。
• 这个L形部件被填充了20毫米，并使用“极坐标阵列”工具生成所需的四个支撑件。

• 我在L形部件上距离圆盘5毫米的地方添加了一个边长为5毫米、厚度为2.5毫米的方块，用于固定支架。
• 我使用极坐标阵列工具将这个方块复制到所有支撑件上。
• 这个零件保存在FreeCAD中以便将来使用，并导出为stl文件。

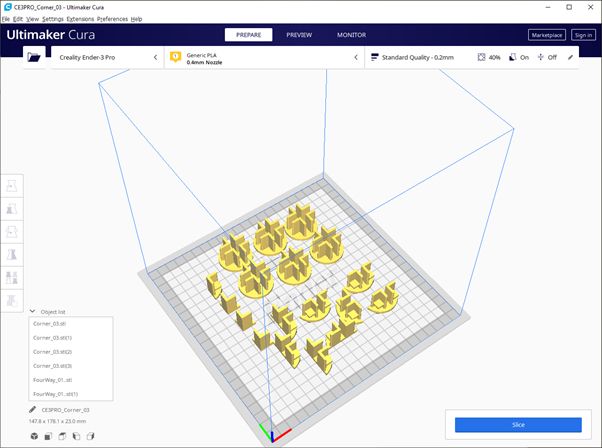

• stl文件导入到Cura中，并用我的标准PLA参数进行切片。
• 生成的gcode文件被保存下来，然后导入到OctoPrint中。
• 进行了测试打印，并安装到酒类箱子上。

• 在FreeCAD中打开支撑件，并修剪以制作边缘和角落所需的零件。
• 这些零件被保存到单独的文件中，并按照之前的方式导出以进行测试打印。

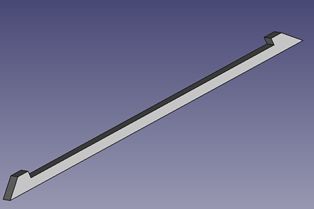

• 支架设计为与垂直和水平支撑成45度角。
• 长度计算为隔间长度减去两倍L形部件墙的厚度。

• 箱子需要六个四向连接件、十个边缘件和四个角落件。
• 所有的稳定零件都在一次打印中完成。

注意： ·

用我的Creality Ender 3-pro打印多件版本有点棘手。通过网络查询类似问题后，建议减少回抽距离；默认值6.5毫米被减少到3毫米，问题得以解决。

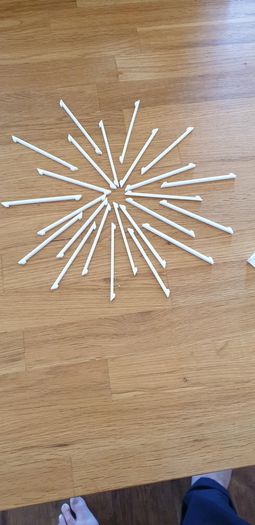

• 以及很多支架
  你不需要给每个隔板两侧都加支架；试验和调整是最好的方法来决定使用多少支架。

• 各个部件的位置相当明显。

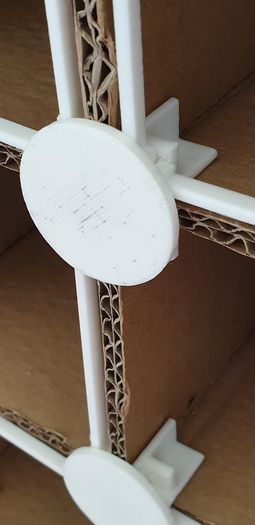

  先把主要的“四向”稳定器放在连接点上，然后添加一些支架和边缘件。
  角落件需要用支架固定。
• 我尝试让每个垂直隔板只有一根垂直支架，并且除了最底层外，只在隔板下方添加水平支架。
• 配合并不完美，所以最好的稳定性可以通过在某些松动的支架45度面上滴一滴强力胶来获得。试试看找到最佳平衡吧！

这些孔正好适合用品客薯片筒作为容器。所以我得买好多品客薯片来吃啦！

我好像从来没有觉得哪个项目真正完成了！

我想改进支架的设计，并把它们移到隔板前面。

我希望完全不用胶水！
