低成本手工制作复古风投球游戏机教程

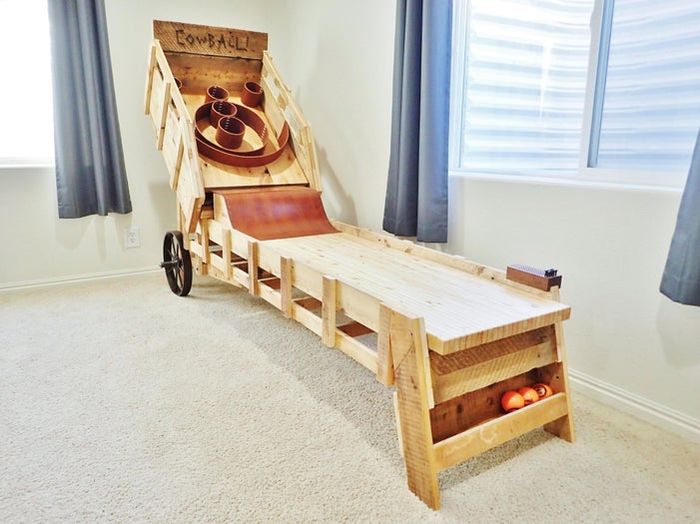

这是我亲手打造的一款复古西部风格的投球游戏机。

如果你没玩过这种投球游戏，那你可真是错过了！这是一款简单又经典的街机游戏。我这些年做过好几个自制版本，但这款最新的我觉得特别满意。

从某些方面来说，它的设计比之前的更简洁，但同时加入了一些调节功能，是以前那些版本都没有的。

玩起来非常顺畅，我们已经玩得不亦乐乎了。之前做的几款最后都送人了，但这一款我们可能自己留着不放啦！

这篇教程讲的是我制作过程中的一些大致步骤，不过中间也经历了不少尝试和调整。一开始并没有很详细的设计图，只是有个大概的想法。

如果你想也做一款类似的投球游戏，建议你看看我之前做的几个版本，说不定能给你不少灵感。材料选择真的有很多可能性，只要用心就能做出既好玩又好用的游戏。

下面是我之前的作品，每款都有不同的设计思路：

第一款——体积比较小，但手感不如后来的好；

第二款——木制框架，用了些常见的2×4木条，外观现代简洁；

第三款——便携式，用了很多废旧材料，风格独特，我自己挺喜欢的！

这篇教程图片很多，细节都在照片里，记得点开看清楚哦～

谢谢大家浏览！

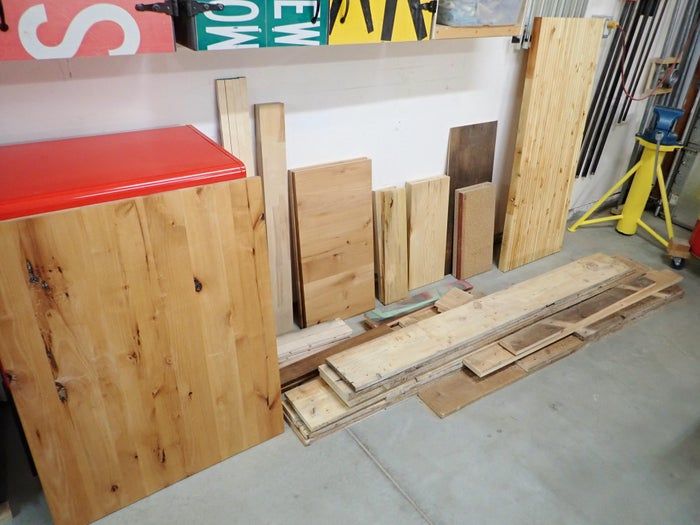

几个月前我搞到了一大堆旧松木板。

这些木头曾经在不知道多少年前被用来当谷仓屋顶，一面已经被岁月染黑了，另一面全是沥青纸残留，还带着一堆钉子和钉孔。更糟糕的是，之后它们还被拿来当混凝土模板用，上面都是混凝土残渣。

从这堆木板里，我做了两把餐厅长凳、两个床头柜、车库后面的一面装饰墙，还有好些小玩意儿。

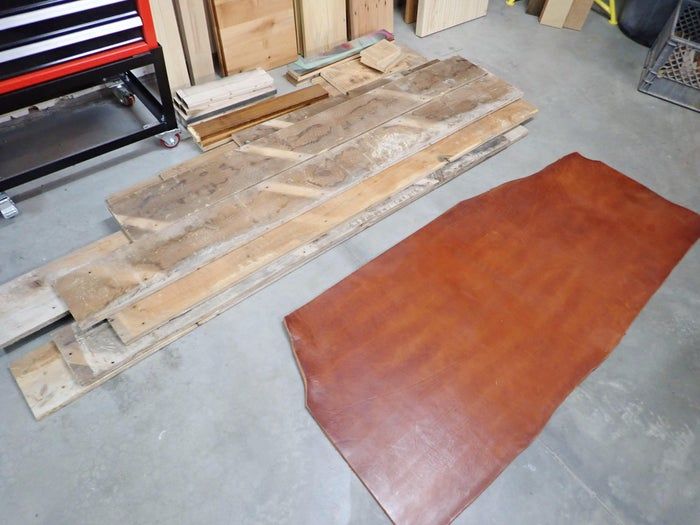

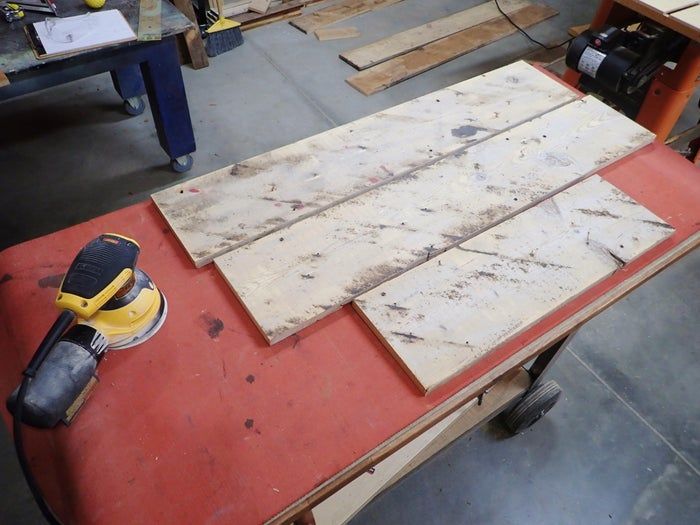

做完这些之后剩下的那几块就是最烂的（见图），这次投球游戏就用了这几块破木头。

除了这些旧木板，我还用了一些其他边角料、一对老式的金属独轮车轮子、一块旧木床头板、一些古董钉子、一大块厚皮子，还有一些五金件比如螺母和螺栓之类的。

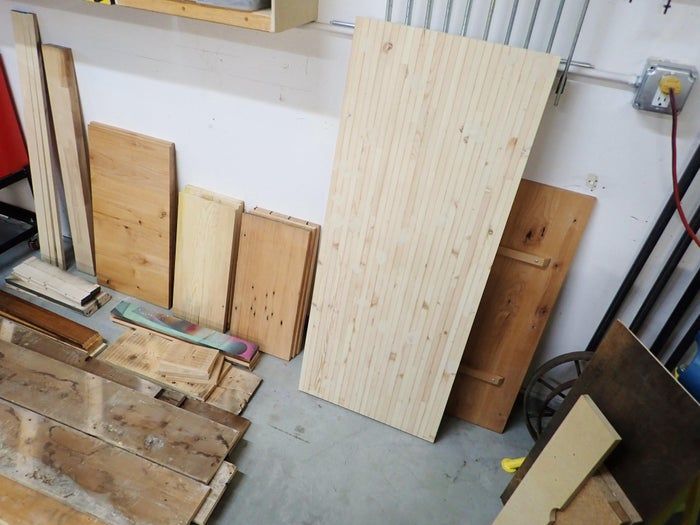

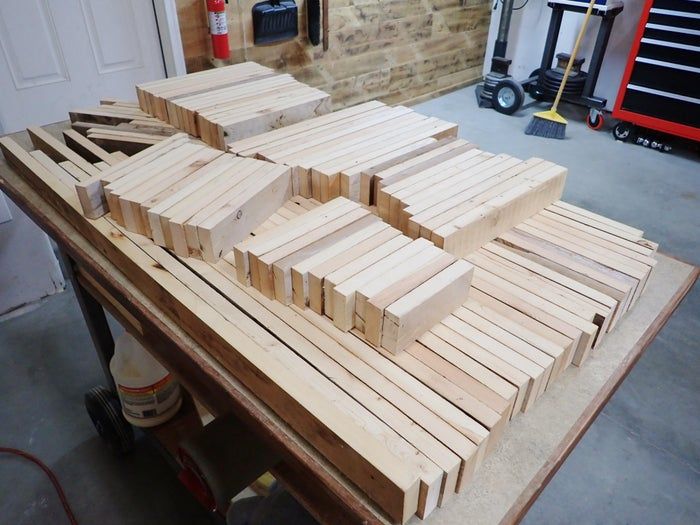

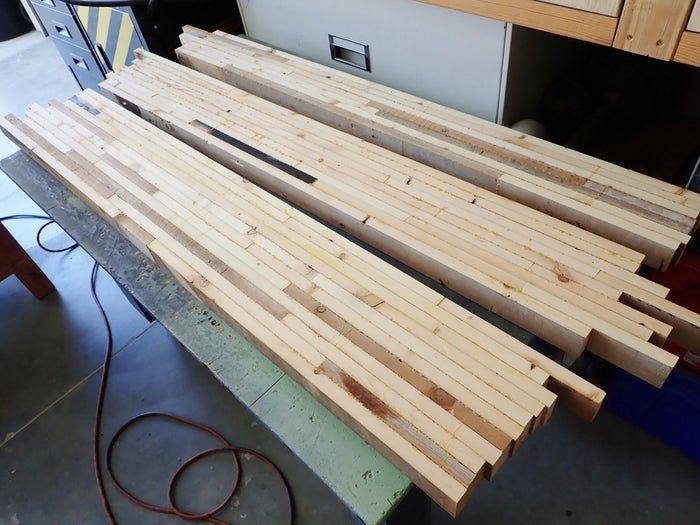

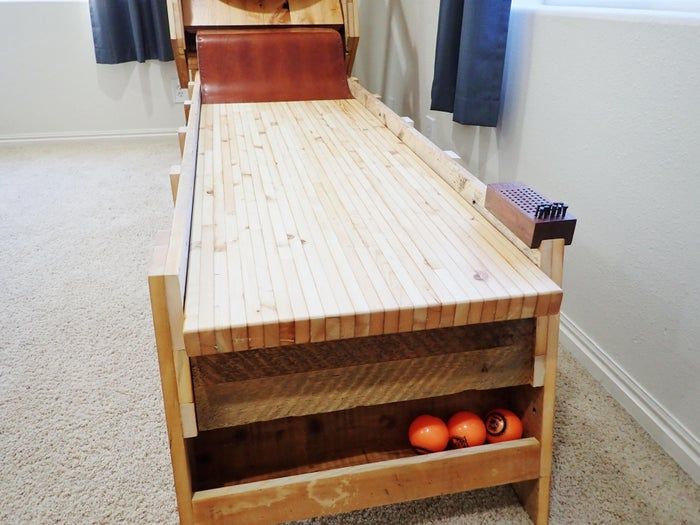

主要的滑道是一块用松木边角料拼成的面板。在这堆旧木头的使用过程中，我一直保留着各种边角料，并把它们裁成大约宽5厘米的小条。

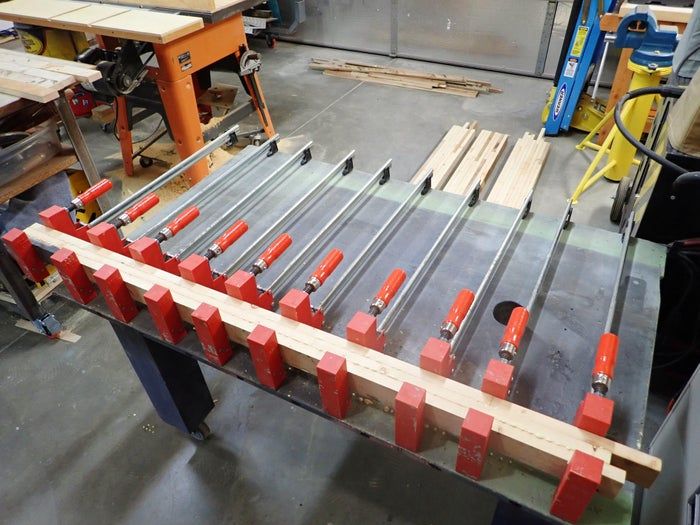

我把这些小条胶合在一起，分成了三段，每段大约20厘米宽、120厘米长。

然后把这些段粘在结实的胶合板盒子上（整个过程在这篇教程里有详细说明），再通过刨光机打磨表面，让整个面板变得平整光滑。打磨完正面后，再反过来打磨背面，这样就得到了两个平行且平整的面。

接着把这些厚度一致的面板段粘合在一起。有些瑕疵的地方用木屑填补，打磨光滑后，边缘用修边机倒圆，最后刷上清漆。最终面板宽度大概是53厘米。

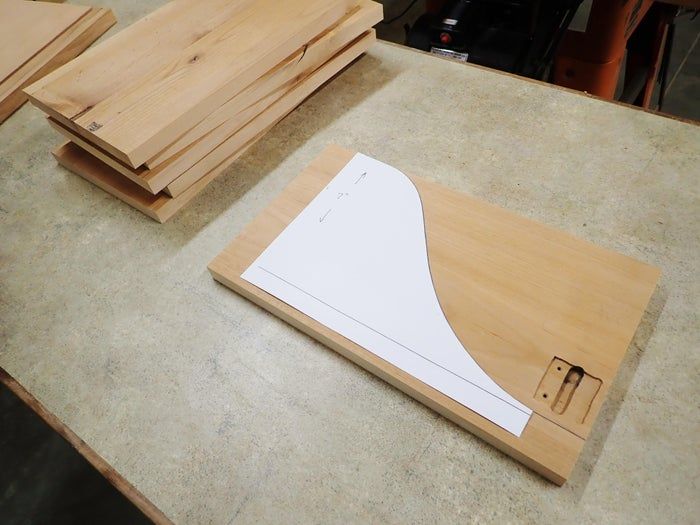

球跳台部分是用木头边角料和一段皮革做的。我根据一个轮廓模板来设计跳台的形状，模板我附在下面了。为了延长跳台长度，我在模板前后各加了几厘米。

我用带锯把木头按模板切出来，再用振磨机打磨，直到完全贴合模板形状。

然后把这些木片用气钉枪固定在前后板上，再用螺丝加固。

接下来，在跳台顶部用细木条胶合并钉上一层，以便于皮革的粘贴。

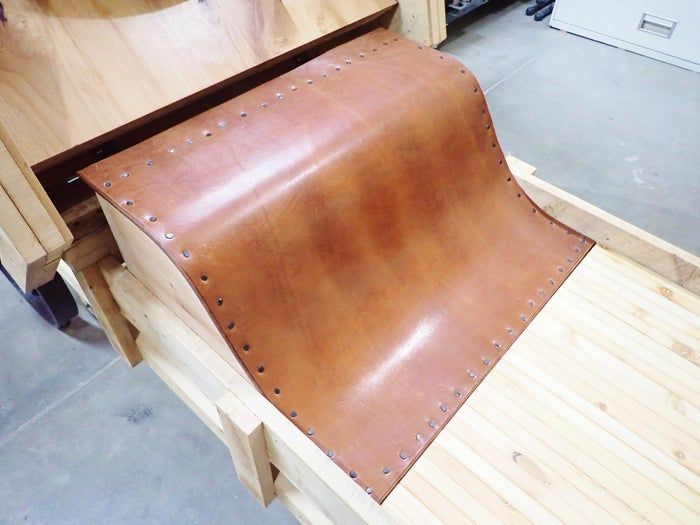

皮革部分则是在木面上涂上接触胶水，皮革那边用喷胶粘上去的。

为了好看也为了防止皮革边缘翘起，我在边缘处钉了一圈地毯钉。

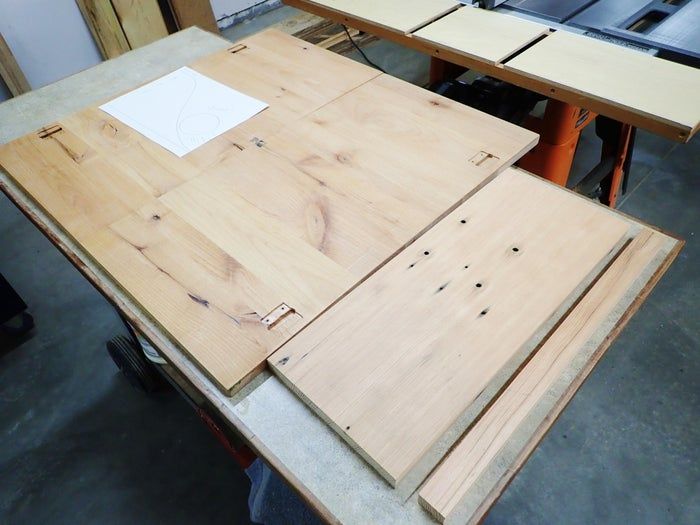

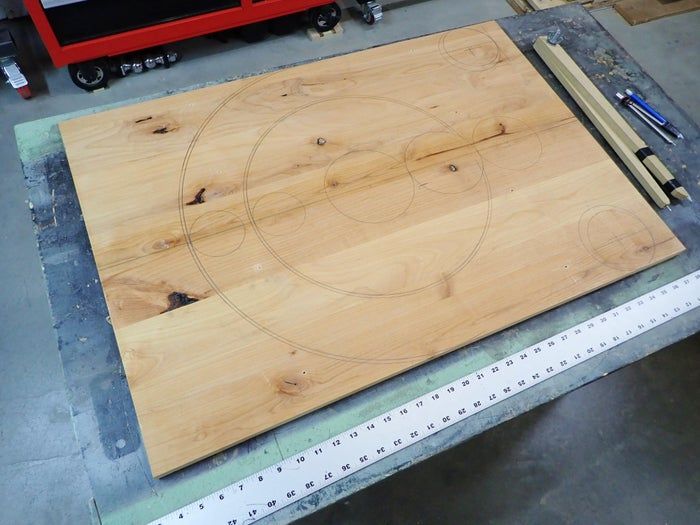

目标板是从一块旧赤杨木床头板上切下来的。切割的模板我也附在这里（这个模板来自我之前的一篇教程）。

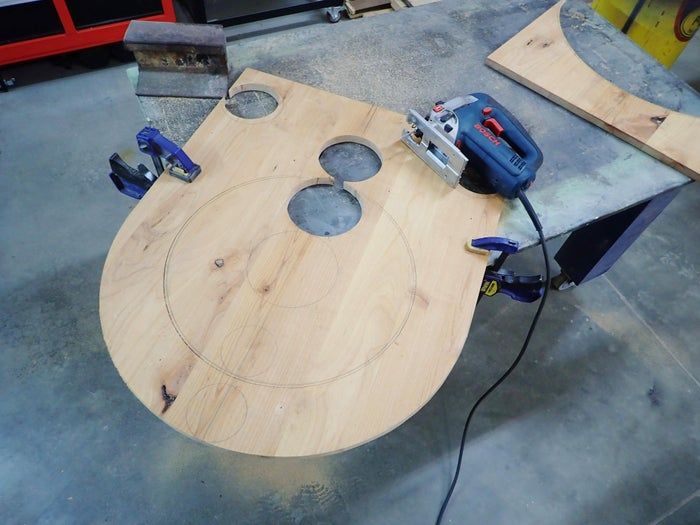

我根据模板用曲线锯和带锯分别切割出各个部件，需要的话再用振鼓砂光机打磨。

有些地方有点瑕疵，我就用木屑填平，然后整体刷成黑色。

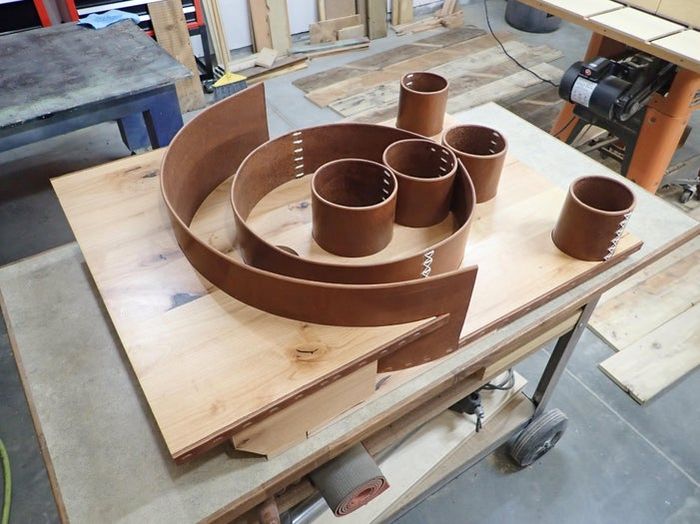

目标环是用皮革做的。这块大皮革是我几年前买来的，原本打算做另一个项目，结果一直没动，这次终于派上用场了。

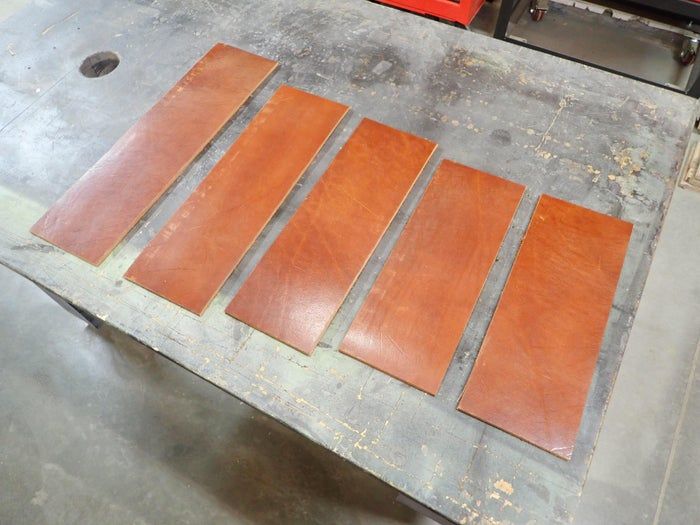

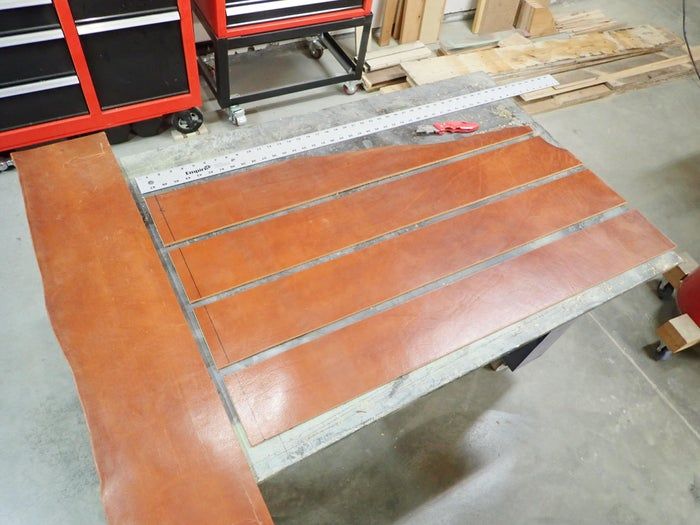

对我来说这是全新的体验，因为以前从没处理过皮革。我先用直尺和美工刀把它切成50毫米宽的条状。

然后测量目标板上的孔洞，把每个皮革条剪成刚好能塞进孔洞的大小。这部分也是不断试错的过程，一点点削掉多余的部分，直到每个环都能紧紧地卡进去。

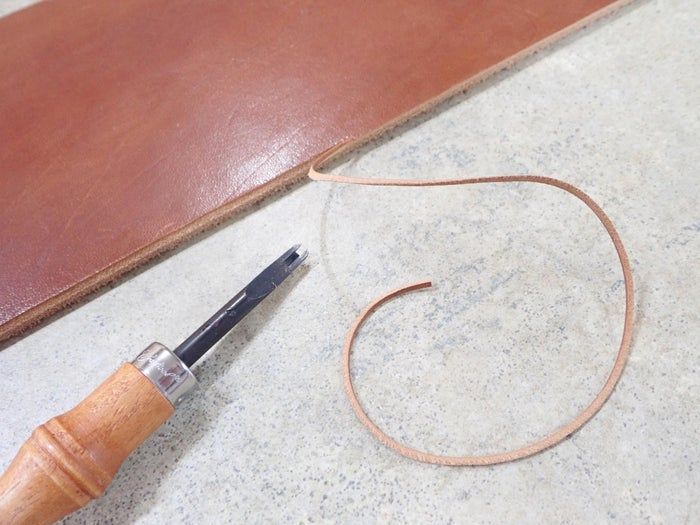

我还用了一个皮革倒角工具，在准备做成目标环的皮革条外缘打了个斜边。

皮革的边缘和内侧（也就是未加工的“肉面”）我用Tokonole（一种专门用于皮革抛光的胶状物）进行了打磨，让它看起来更光滑。我用抛光工具处理边缘，用一块边角打磨过的硬木处理平面。这个东西真的很棒！如果你以前没用过，等你做一次皮革项目就会爱上它，效果很好而且操作也不难。

说实话，我试了好几种方法都失败了，才找到合适的缝合方式。

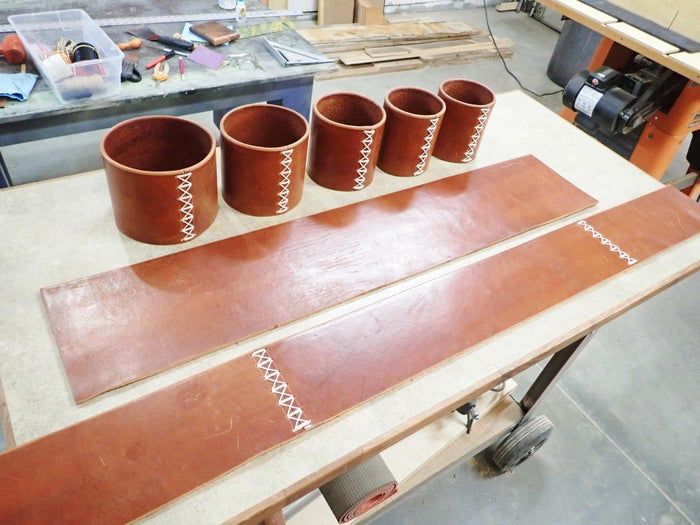

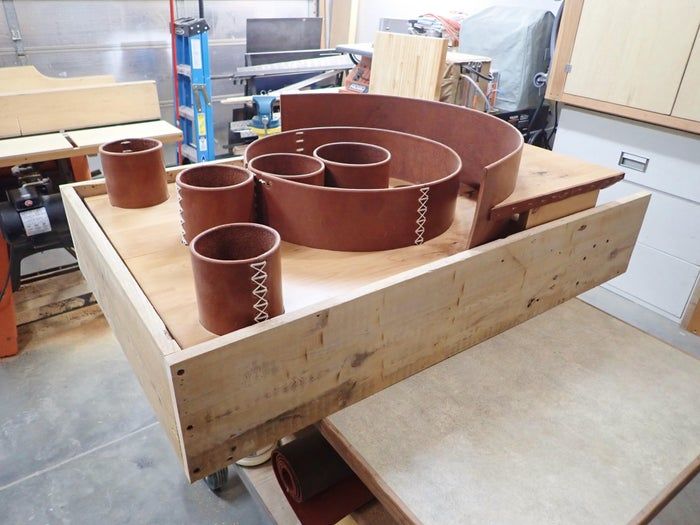

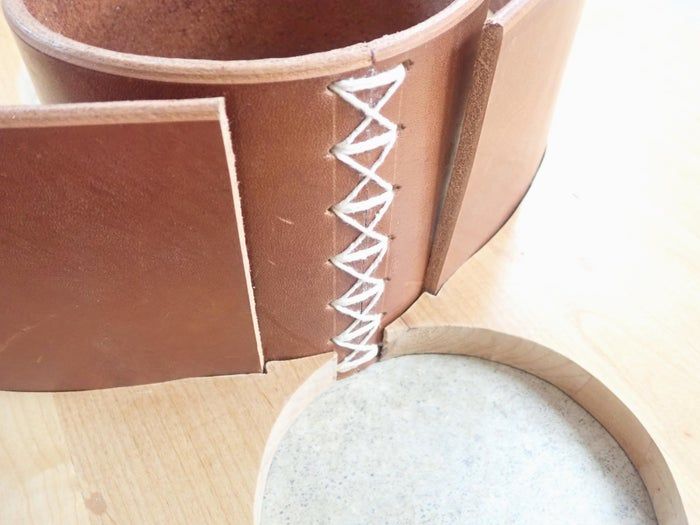

最后的方法是：我先用皮革冲孔器打孔，再用强力胶和胶带把边缘紧紧压住，等胶干透后，用棉线和一对厚针把皮革两端紧密缝合在一起。具体做法可以看照片和注释。

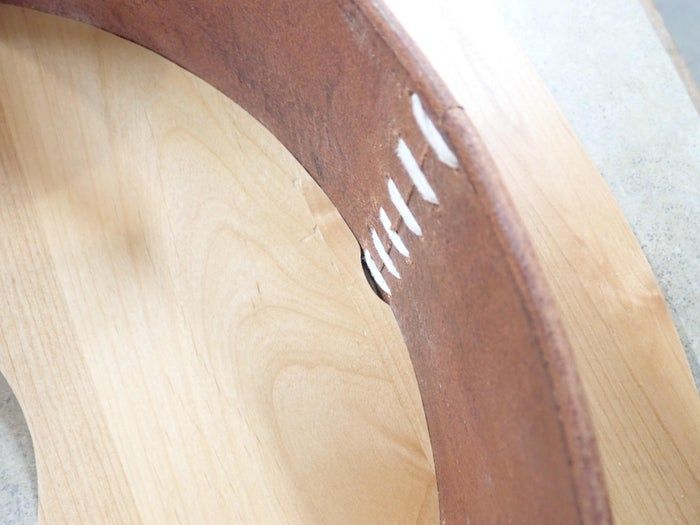

皮革环是用订书机固定到目标板上的孔里的。较大的引导环也是同样方式安装的，而中间圆形部分则是用一些MDF废料从背面粘上并用小钉子固定的。

这时候目标板的下半部分也被拼装好了。

这部分没有具体的尺寸要求，完全是自由发挥，靠木头、胶水、小钉子和螺丝组合而成。目的是让下部和上部牢固连接，形成一个完整的结构。

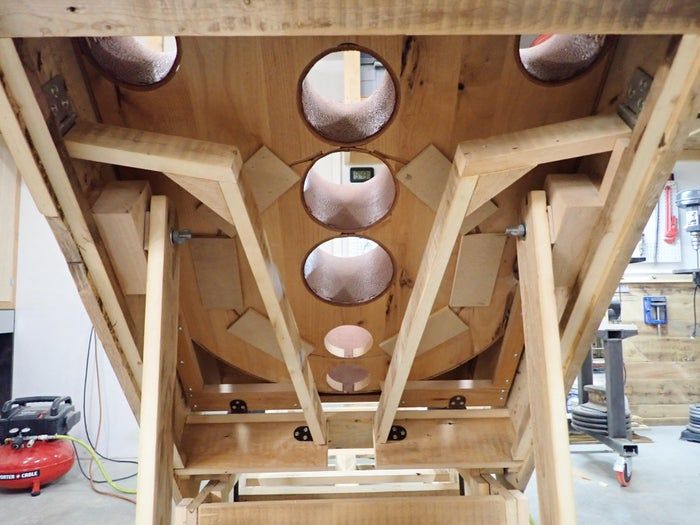

在本组照片的最后几张可以看到，目标板背面下部有一块主要的木头支撑，它是整个目标板在箱体内的主要锚点。但由于会影响球的回传路径，所以这块木头中间被切出了一个凹槽，这个凹槽是在它固定好之后才切出来的。

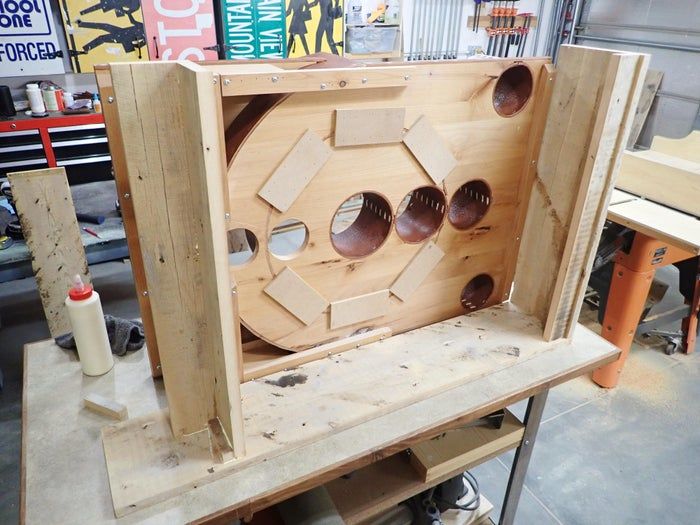

目标板被装在一个用胶水和螺丝组装的箱子里。

箱子内部底部用旧铰链将目标板与支架连接起来。详情请看照片。

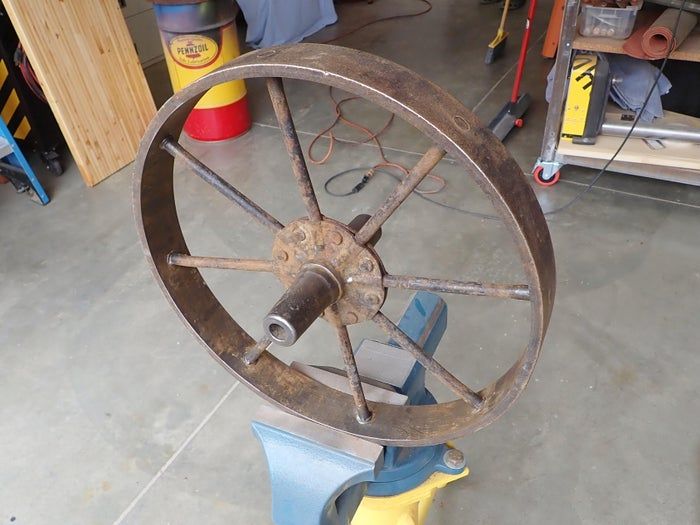

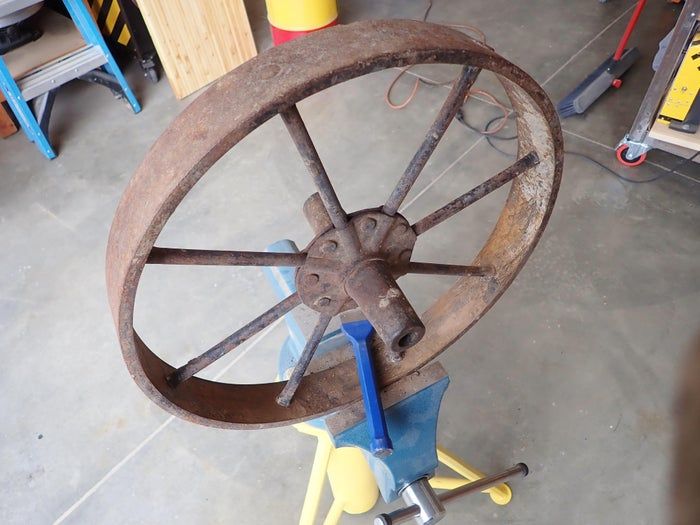

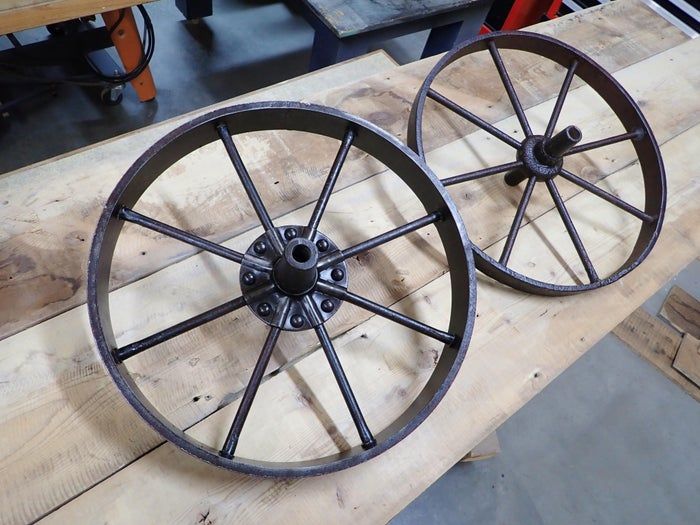

轮子是这个项目的关键部件之一。其中一个轮子是邻居几年前送给我的。原来的轴锈死了，怎么都拔不出来，只能钻掉，过程超级麻烦，但最后还是成功了。

另一个轮子是从一家古董店买的。两个轮子都很锈迹斑斑，看起来很有年代感，我觉得特别适合这个牛仔风的投球游戏。

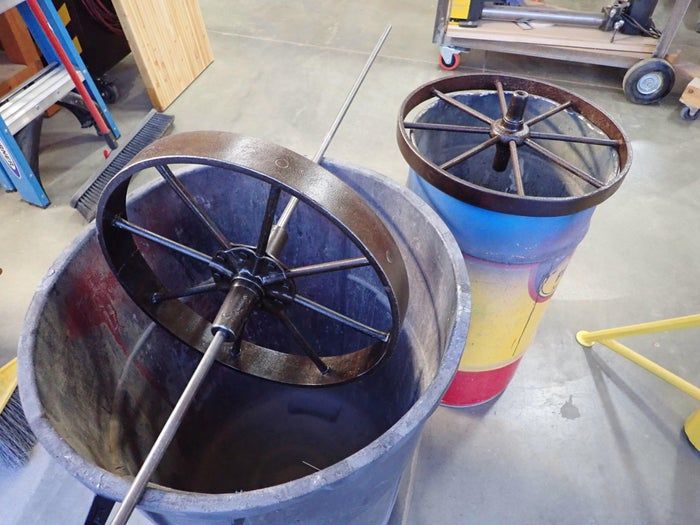

我先用钢丝刷清理掉松动的铁锈，然后给轮子喷上哑光清漆。

一个轮子轴直径是1.59厘米，另一个是1.27厘米，所以我用一根1.27厘米的金属杆来固定它们在框架上，用垫片来适配1.59厘米的那个轮子。

一个轮子直径是41.3厘米，另一个是40厘米，所以在较小的轮子下方要垫一块0.6厘米的垫片。

我没有打算在框架里直接修正这个小小的差异，因为我以后可能会找到一个匹配其中一边的轮子，这样就能轻松更换了。

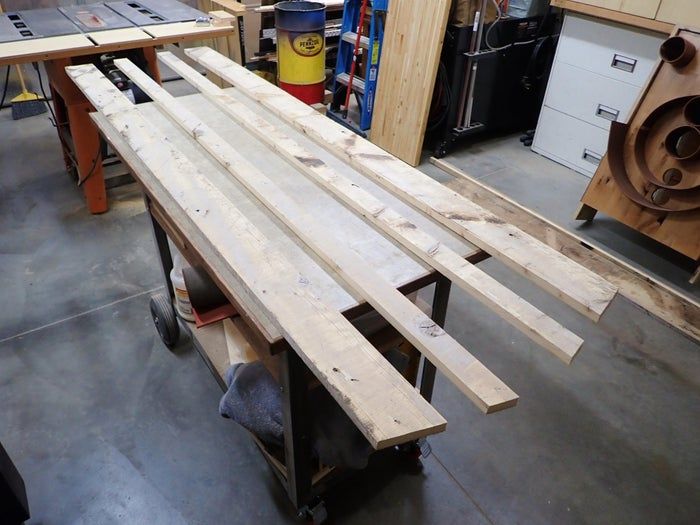

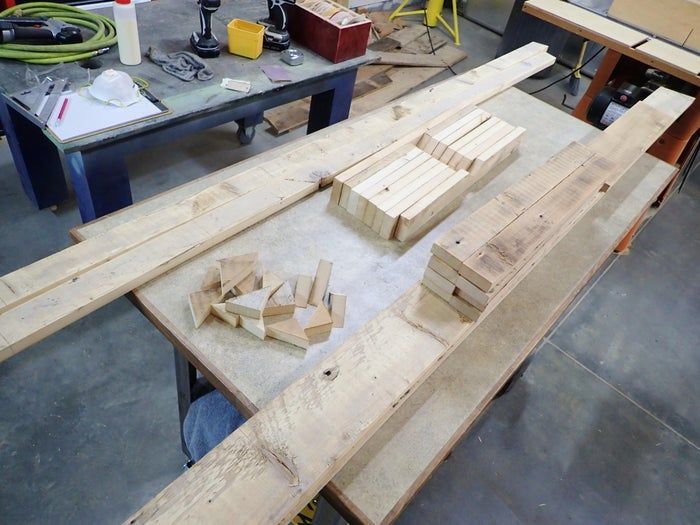

这时候我能用的好木板已经不多了。不过我还是特意留了两块相对不错的木板，打算用来做这个框架的滑道部分。加上一堆边角料，我开始组装整个框架。

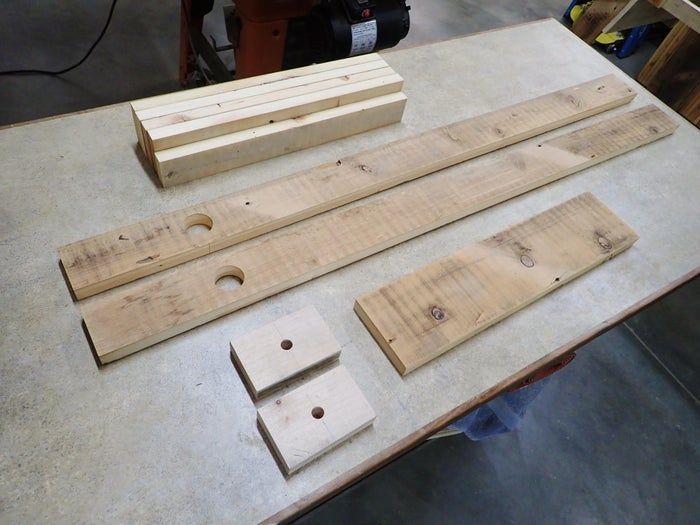

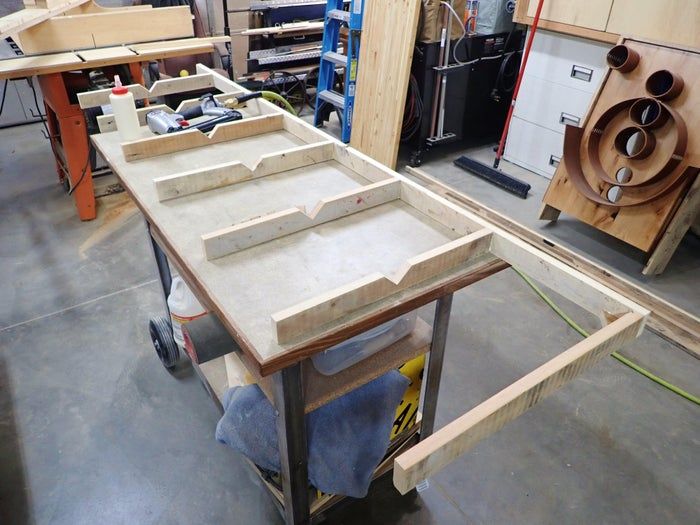

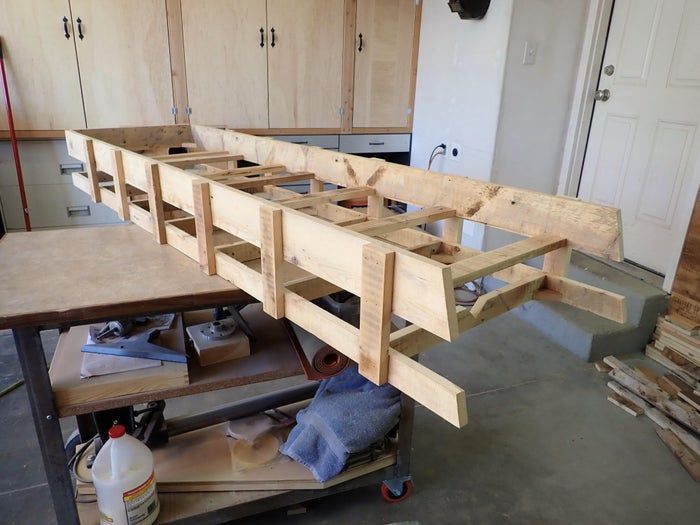

这两块木板被纵向切开，用来制作上下两个类似梯子的结构。上部用来承载滑道、跳台和目标板箱体，下部则是一个简单的V形回球坡道。

具体结构请看照片。框架是用胶水、小钉子和螺丝拼接而成的，过程中用了大量夹具来确保木材能顺利对齐。

基本框架完成后，我又加了前腿和一个接球区。

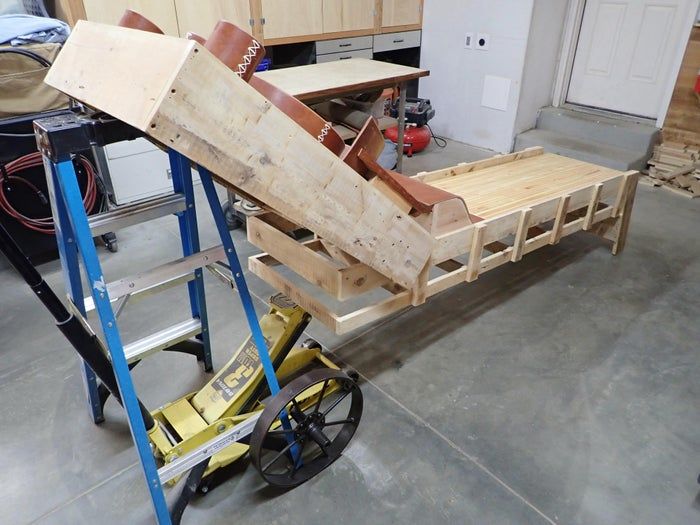

我把之前完成的各个部件看了好几天……甚至好几周……

直到我想清楚该怎么继续下去。之前做的投球游戏角度一旦定下来就不能改了，虽然也没差到哪去，但这次我希望能在家里摆好后再精细调整。

所以从这一步开始的所有决定都是围绕“可调性”展开的。为了让所有部件能协调工作，我设计了一套联动结构，有点复杂，但也挺有意思的。

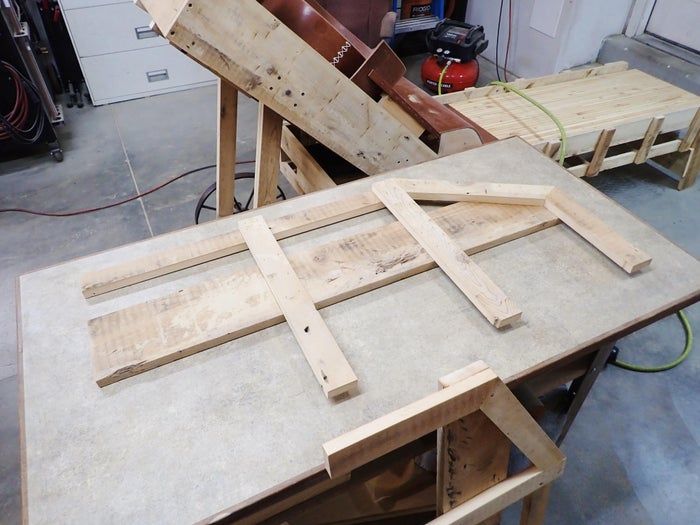

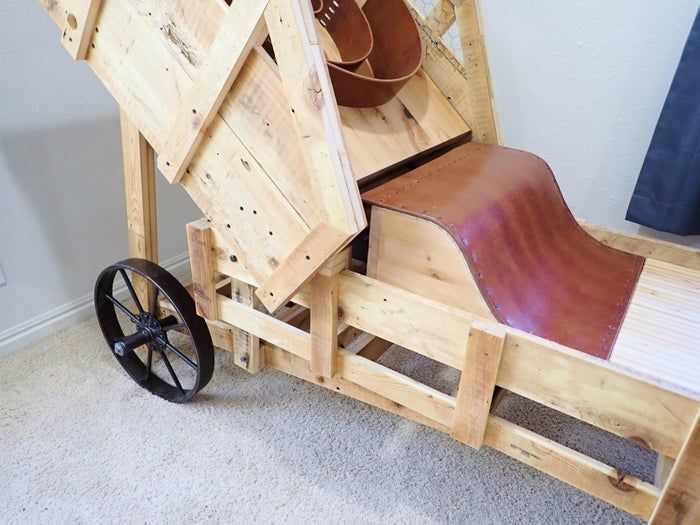

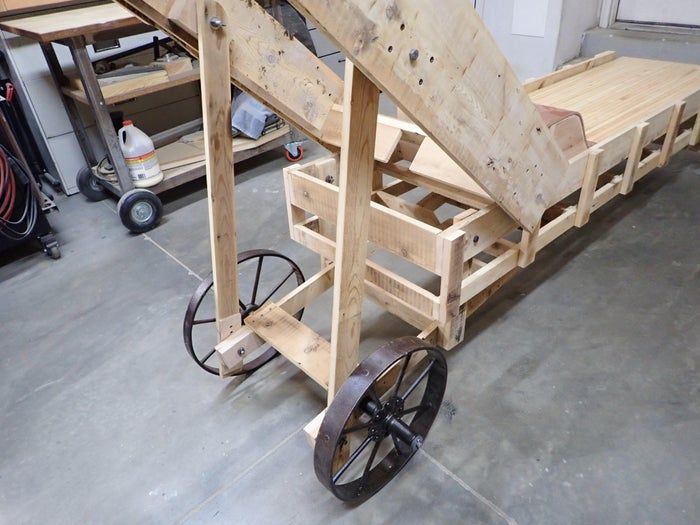

轮子是通过一个类似拖臂的组件连接到主框架上的，用铰链固定，再通过可调连杆锁定角度，从而控制滑道/下框架的角度。

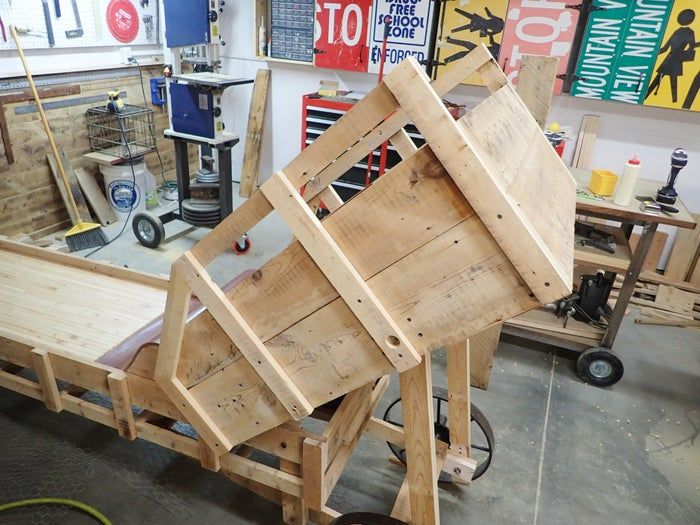

目标板箱体则是通过一个铰链支架连接在框架顶部，并由拖臂后方的可调支撑臂进行支撑。

嗯，确实挺复杂的！

具体细节请看照片和注释。

这个游戏的回球系统尽量设计得简单。之前我做过多通道的回球系统，还有模拟计分装置，每次调试都很有意思。

但我现在不想加电子计分系统了，我一直在追求生活中少一点“哔哔声”和闪烁灯。

所以这次的回球坡道就是一个简单的V形轨道，把球送回到起点。计分部分则用了一个手工制作的记分板，稍后会详细介绍。

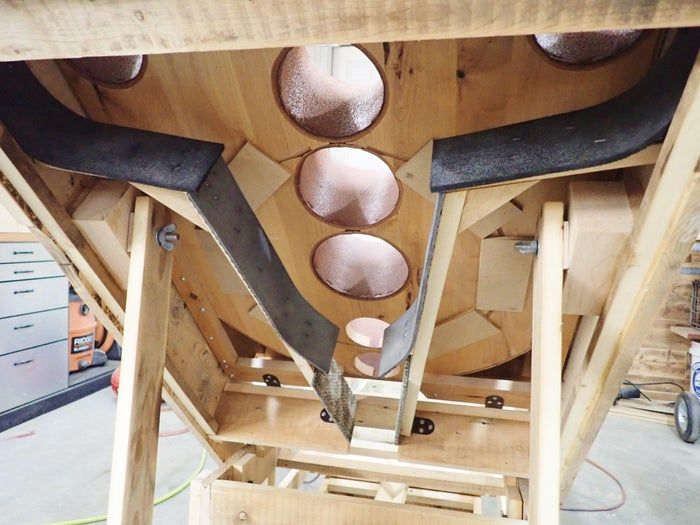

在箱体背部我做了一个漏斗状的导球装置，把球引向中间。箱体背面还加了一块背板，上面粘了泡沫地垫，既可以当缓冲器也能吸音。

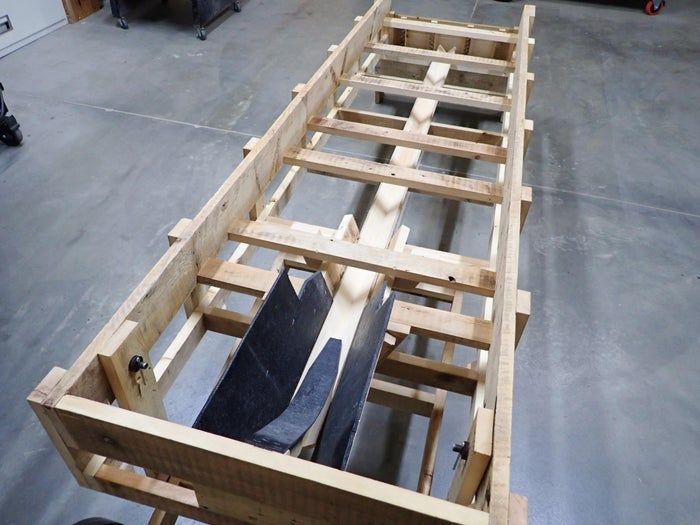

我用了一块旧橡胶挡泥板，在下框架的后上方做了一个漏斗状的过渡区，把从箱体出来的球导入V形轨道。

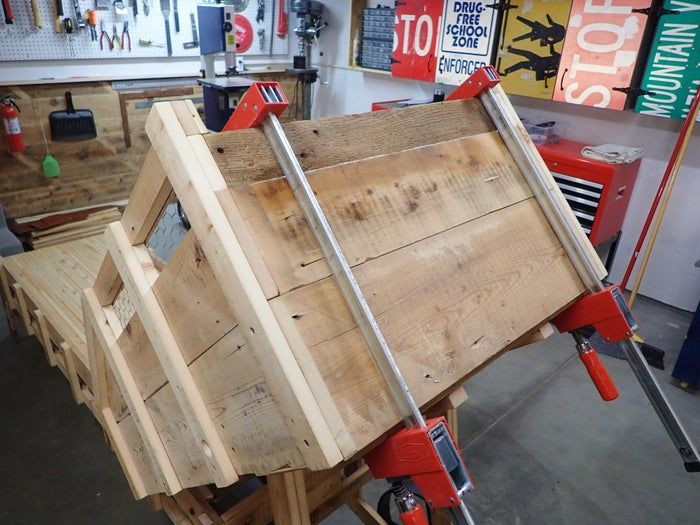

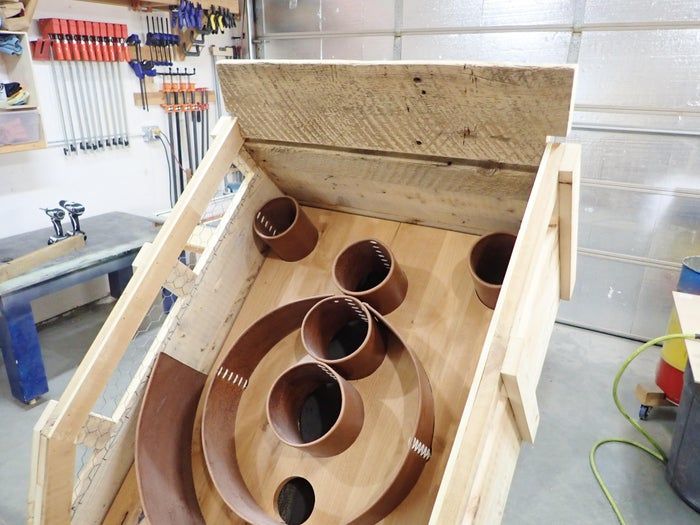

这时候我在上部箱体周围加了墙板，用了一些边角料和铁丝网。这些墙板是用胶水和小钉子做的，然后再用螺丝固定到箱体上。

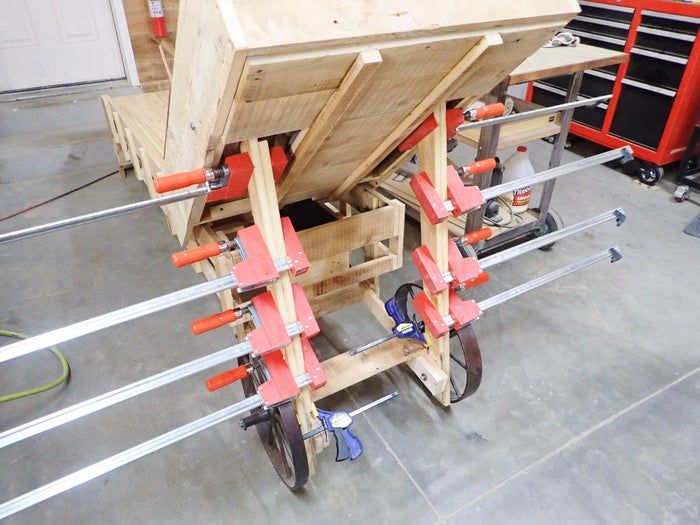

这时我还加强了后部支撑臂，让它们更加牢固。

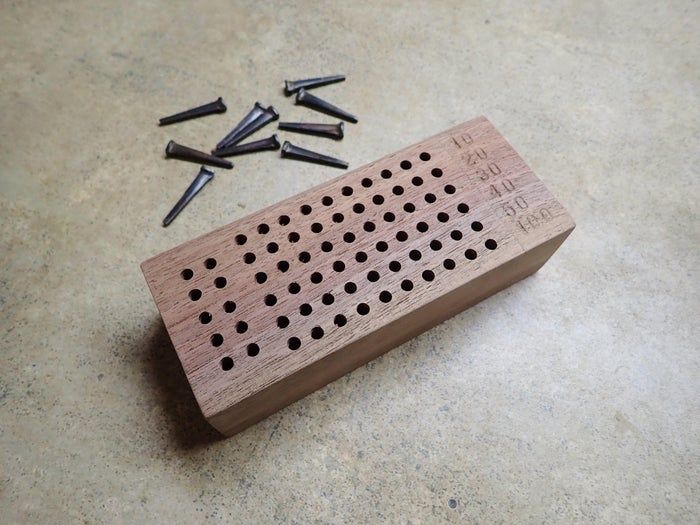

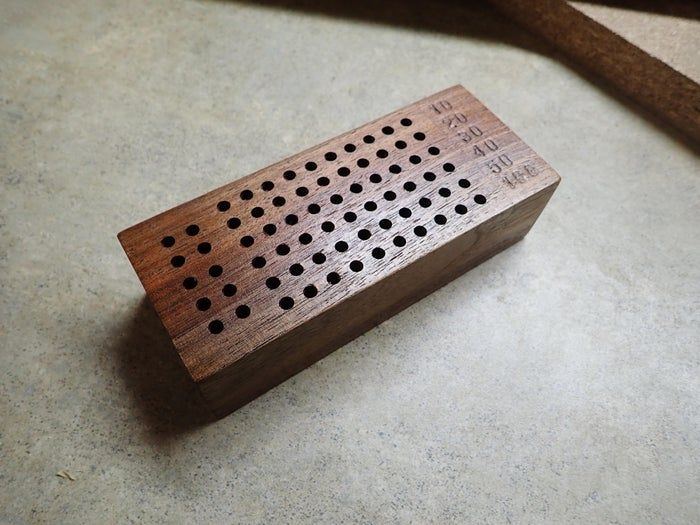

我做了一个简单的记分板，上面插了10根钉子（用的是家得宝买的热处理砌筑钉），代表每个球得分。每人一轮投10个球，每投中一个就在对应分数上插一根钉子。目标板上的分数区域从上到下分别是：100分（顶部两个角落）、50、40、30、20、10分。

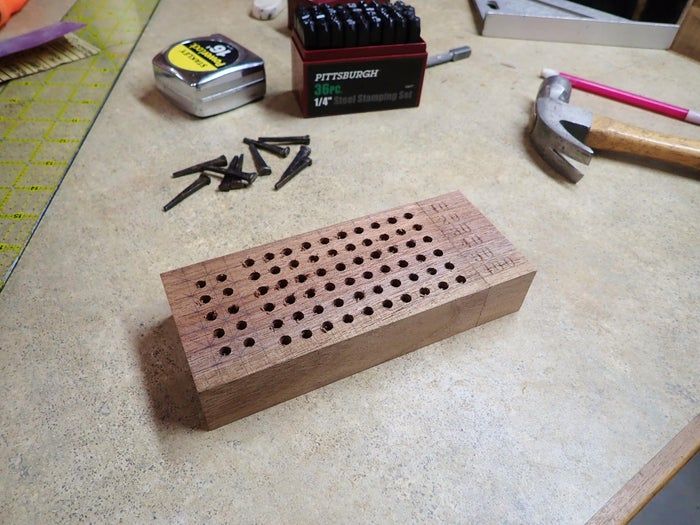

这个记分板是用一块边角核桃木做的，用台钻打了孔。底面加了小轨道，方便它稳稳地放在框架一侧，也可以随时取下来或换边。

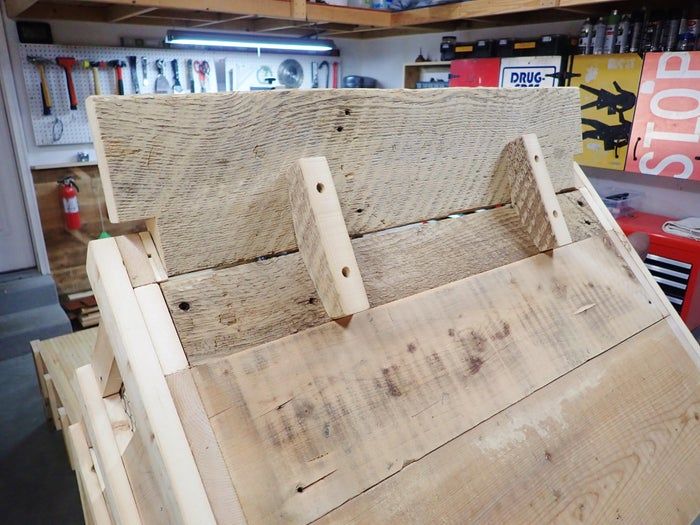

我在箱体顶部后方加了一块木板，在框架前部也加了一块同样的旧木板，作为回球的阻挡装置，让球能顺利掉入下方的接球区。

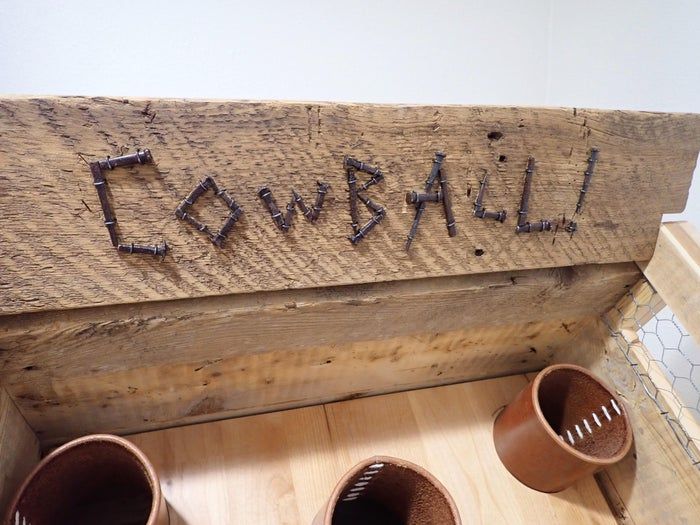

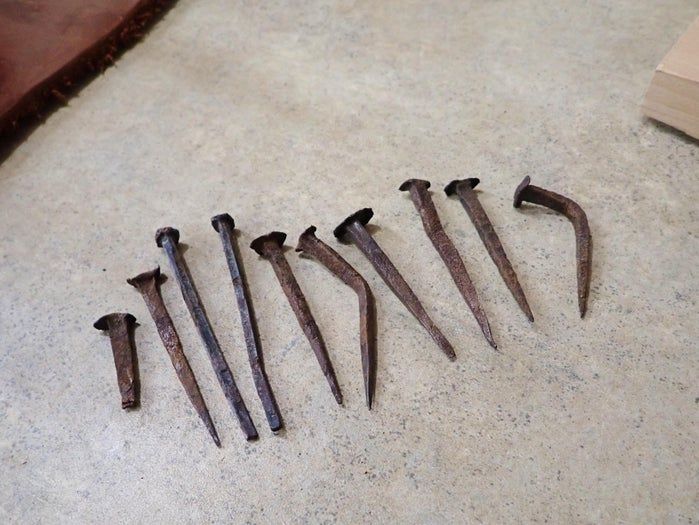

我手头有不少古董钉子，就想着用它们给游戏起个名字。

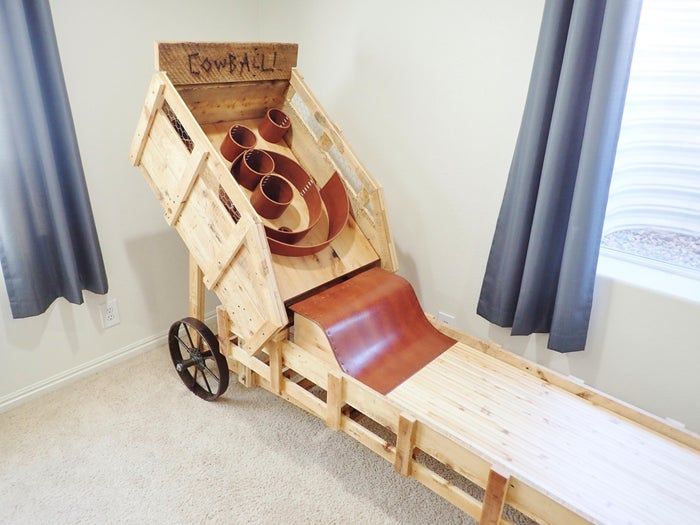

想了很多名字（比如Cowball、Cowboy Skeeball、Saloonball、Skeebull），最后选了一个结合版——牛仔+投球游戏，叫“COWBALL！”

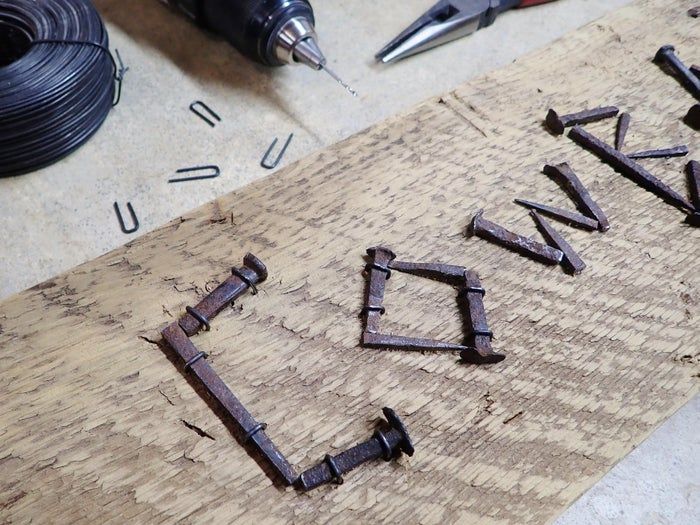

我把弯掉的老钉子弄直，再一分为二。

这些断钉被我用来拼出名字，再用手弯的铁丝“订书钉”固定在预先钻好的孔里。

整个框架喷了一层哑光清漆增加颜色。虽然做工不算精致，但我已经打磨掉了最扎人的部分……这不是那种精工细作的木工活，而是“差不多就行”的风格。

我把游戏机搬到地下室，做了几次调整，把各个角度都调到最佳状态。

跳台后部稍微垫了一下，然后连同滑道一起固定在框架下方。

目标箱体也固定在框架上，并调整角度到大约40度左右，这样最合适。球应该跳起来到达最高点，然后落进孔里——如果你做的时候球像子弹一样飞出去，那就得调整一下了。

我试过好几种球，发现最好用的是塑料街头曲棍球球，尤其是里面灌水的那种。价格不高，几乎不弹跳，声音也很小。我用的是运动用品店买的Franklin品牌的“暖天球”。

做这个项目是个有趣的挑战，但玩起来更有趣。

如果你也在做，有什么问题尽管问我。如果你做出了类似的东西，我很想看看你的成果！

再次感谢阅读！
